實測案例~50mm灰鑄鐵材料超聲波測厚講解
2022-08-18 15:13:17
admin
除了鋼材之外，鑄鐵及灰鑄鐵也是加工中比較常見的一種加工材料。鑄鐵是由鐵、碳和硅組成的合金的總稱。

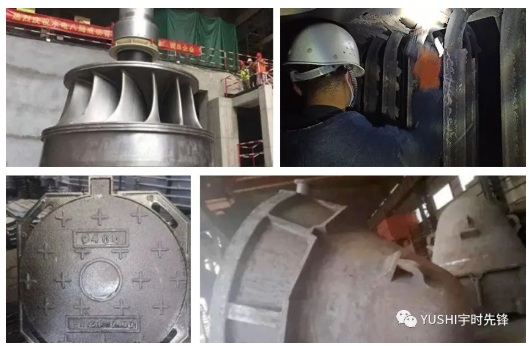

鑄件是由生鐵、回爐鐵、廢鋼鐵等金屬爐料進行搭配熔制出來的。鑄鐵在加工中的用途有很多，鑄鐵的牌號不同用途也不同，主要用于制造端蓋、泵體、軸承座、閥殼、管子以及管路附件、閥門殼體、件、低壓閥門、管道配件、塔罐、低壓容器等。
鑄造是將熔化的金屬澆灌入鑄型空腔中，冷卻凝固后獲得產品的生產方法。因此，這些材料組織會有不均勻或晶粒粗大的問題，超聲波在其中穿過時產生嚴重的散射衰減，被散射的超聲波沿著復雜的路徑傳播，有可能使回波淹沒，在測量時不顯示波形，使測量遇到較大的困難。

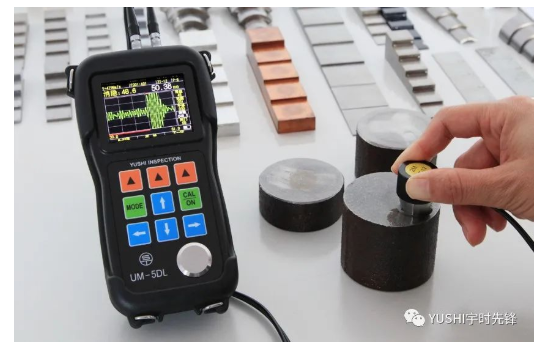

我們收到來自特檢行業的產品樣件，使用宇時先鋒UM-5系列超聲波測厚儀/灰鑄鐵測厚儀進行測試比較，當選用ZT12低頻鑄鐵探頭測量不同厚度的灰鑄鐵材料時，回波清晰、方便快捷、測值正確。一般廠家鑄鐵件測厚范圍5.0-40mm,宇時先鋒UM-5系列可以正確測量50mm厚的灰鑄鐵件。
超聲波測厚儀對鑄件測量時應注意：
1.選用頻率較低的粗晶探頭（2MHz）。
2.在測量外表不加工的鑄件時，需要采用粘度較大的機油、黃油等作耦合劑。
3.用與待測工件材質結構接近的標準樣塊校準材料的聲速。
樣件測試結果
