銅銀復合材料厚度如何測試？下面實測效果給您揭曉答案

圖片的銅銀復合材料是客戶寄來的樣品，他們的需求是要精確的測量出銅層與銀層的厚度。銀層厚度約為100-110um，銅層厚度約為3mm左右。

對于復合材料工件厚度測量難點是超聲波信號能否在兩種材料的界面復合處產生反射回波，該案例中銀層厚度約為0.11mm厚度也超出了常規的高精密測厚儀的測量下限，對于測試的超聲波測厚儀的精度，分辨能力要求很高。

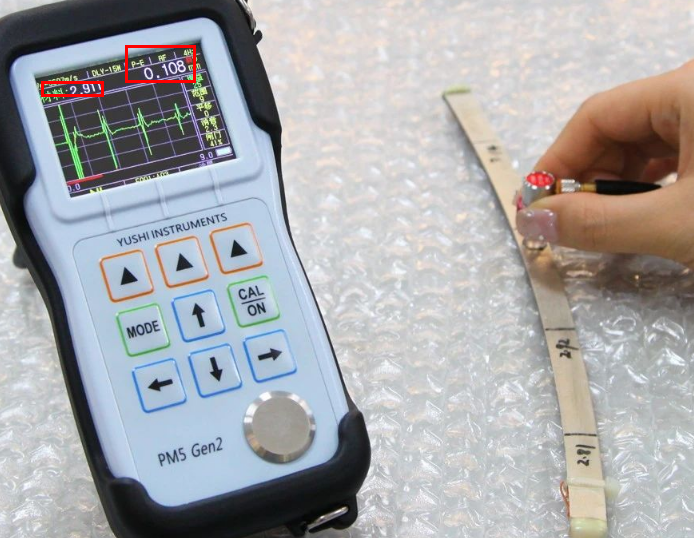

分析了工件情況我們沈陽宇時先鋒工程師果斷提出需用高精密PM5 Gen2測厚儀型號配合高頻延遲探頭配置進行測試，由于是雙層結構我們直接采用了雙層測量選項進行測試，下圖是我們實測效果：

圖片左上角紅色框標記出來銀層和銅層的分別厚度，該功能提高了測量效率，方便操作者查看，使用，以上是關于銅銀復合材料厚度如何測試的方法講解。

PM5 Gen2型號沈陽宇時先鋒研發的一款具備多功能選項的高級功能測厚儀，解決了很多疑難測量問題，如果您想了解更多使用超聲波測厚儀測量金屬?gòu)?fù)合材料厚度的相關問題，或在測量應用中遇到困難，可以聯系我們（15734068833 崔工）郵寄樣件測試，我們將為您提供解決方案。
