超聲波探傷儀水平線性校準實驗-執行美國焊接協會和 AWS D1.1 標準
實驗儀器：
宇時先鋒YUSHI 2MHz 24mm S60577 探頭
宇時先鋒 YUT – 2600 宇時先鋒超聲波探傷儀
DS TEST BLOCK 1018 STEEL S/N K11035 試塊
探頭選擇：縱波直探頭--探頭必須有一不小于1/2in2又不大于1in2的工作面積且探頭必須為圓形或方形。
實驗過程：
1.采用輕油性耦合劑涂抹在試塊上，將探頭耦合在U處。
2.將聲程調至20in。
3.校準探頭零點，使第一個信號為4in，第五個信號為20in，期間每個信號的理論與實際的差值都應該低于±2%（20in的2%是0.4）。
4.移動閘門并獲取讀數，記錄精度，如果讀數在AWS D1.1標準規定的校準精度范圍內，證明校準成功。
實驗報告表：
樣例：
信號 | 實際讀數（in） | 理論讀數（in） | 標準規定 | 是否合格 |

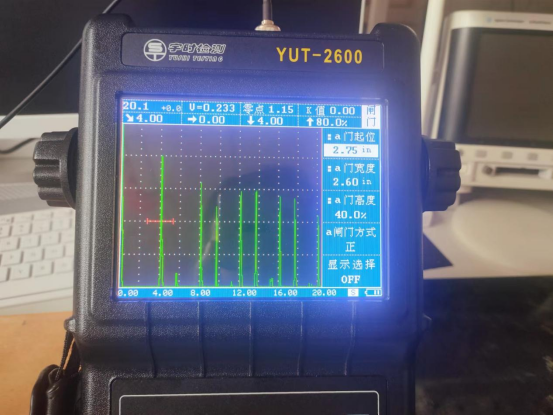

第一個 | 4.00 | 4.00 | 4.00 | 是 |

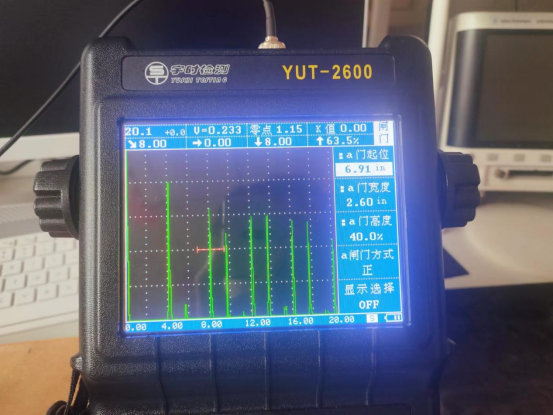

第二個 | 8.00 | 8.00 | (7.60-8.40) | 是 |
第三個 | 12.08 | 12.00 | (11.60-12.40) | 是 |

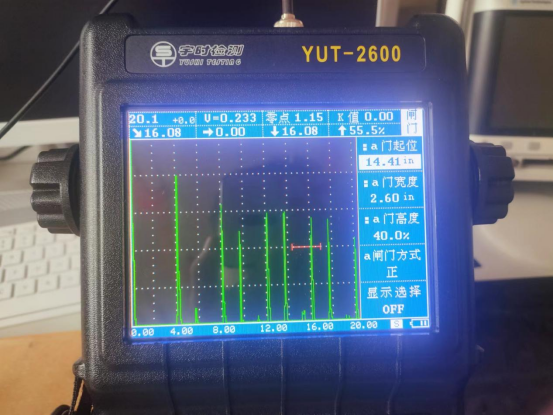

第四個 | 16.08 | 16.00 | (15.60-16.40) | 是 |

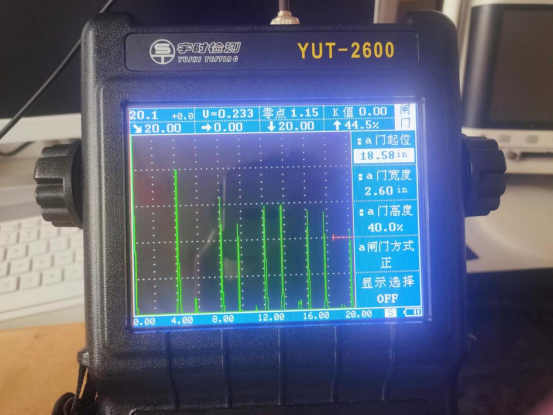

第五個 | 20.00 | 20.00 | 20.00 | 是 |
以上是使用宇時先鋒宇時先鋒超聲波探傷儀進行的水平線性校準實驗-執行美國焊接協會和 AWS D1.1 標準
