超聲波測(cè)厚儀穿過(guò)涂層測(cè)厚度的原理：

 鋼中縱波聲速具代表性的為5.900m/s(0.2320in/us)，但是在漆層或類(lèi)似涂層中聲速一般低于2.500m/s(0.1000in/us)。常規(guī)超聲設(shè)備在測(cè)量帶漆層 金屬的總厚度時(shí)將錯(cuò)誤地以鋼的聲速測(cè)量涂層，這意味著涂層將顯示至少2.35倍(兩種聲速的比值)其真實(shí)厚度的值。在涉及厚涂層和緊公差的情況下，由涂層引入的這種誤差可以為總厚度測(cè)量的很大一部分。這個(gè)問(wèn)題的解決方案是以這樣一種方法----從測(cè)量中將涂層成分去除----來(lái)測(cè)量或計(jì)算厚度。

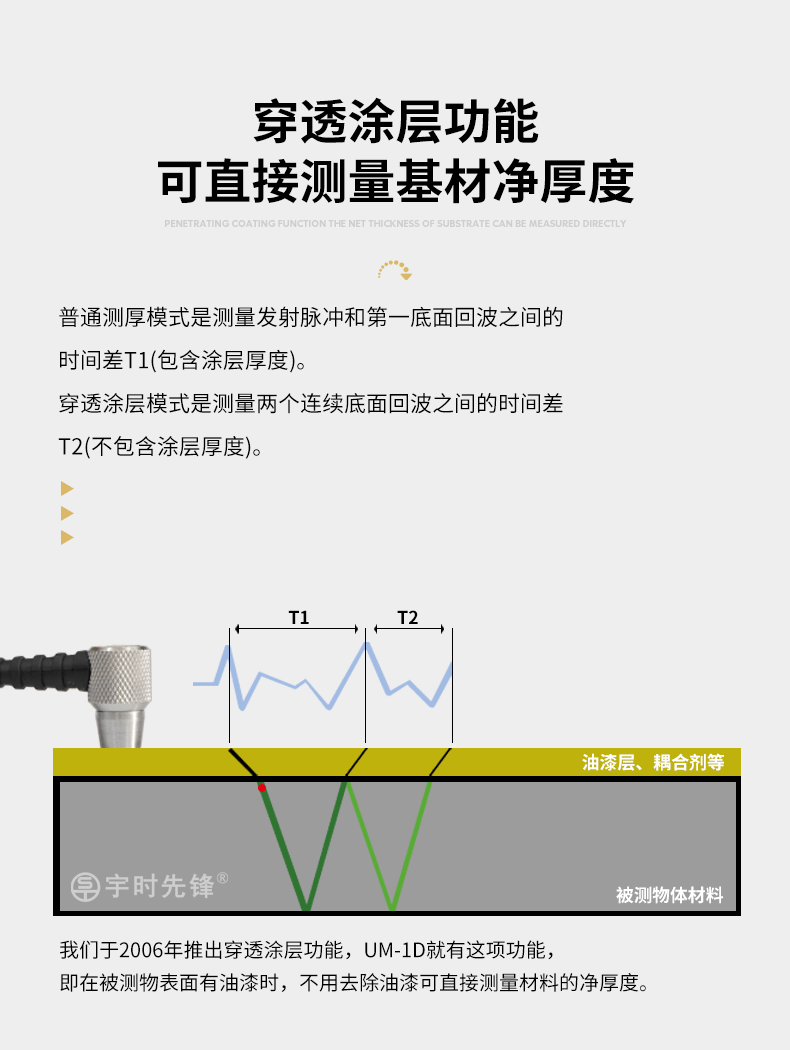

  回波―回波測(cè)量簡(jiǎn)單地應(yīng)用了在兩個(gè)相鄰底面回波間的時(shí)間間隔的成熟技術(shù)，這個(gè)時(shí)間間隔代表了透過(guò)檢測(cè)材料的聲波的連續(xù)往返行程時(shí)間。在那些帶涂層金屬的情況中，這些多次回波只能發(fā)生在金屬中而不是涂層中，因此任何一對(duì)回波的間隔(底面回波1到2、底面回波2到3等)，只代表了已去除涂層厚度后的金屬厚度。  透過(guò)涂層測(cè)量要使用一個(gè)專(zhuān)利軟件來(lái)確定在涂層中一個(gè)往返行程代表的時(shí)間間隔。該時(shí)間間隔用于計(jì)算和顯示涂層厚度，并且通過(guò)從總測(cè)量值中減去該時(shí)間間隔，儀器也能計(jì)算和顯示金屬底層厚度。

上述每一種技術(shù)都有優(yōu)點(diǎn)和缺點(diǎn)，對(duì)一個(gè)特定的應(yīng)用都應(yīng)該考慮選擇哪一種方法最好：

回波-回波測(cè)量?jī)?yōu)點(diǎn)：

  可使用多種普通探頭工作

 常能穿透粗糙表面涂層工作

 用適當(dāng)?shù)奶筋^能在接近500℃或930℉的高溫時(shí)工作

回波-回波測(cè)量缺點(diǎn)：

 需要多次底面回波，在嚴(yán)重腐蝕的金屬中可能不存在多次底面回波

 厚度范圍比透過(guò)涂層測(cè)量限制更多

透過(guò)涂層測(cè)量?jī)?yōu)點(diǎn)：

能測(cè)量多種金屬厚度，具代表性的，在鋼中能從1mm到50mm

只需要一個(gè)回波

在點(diǎn)蝕情況能更精確地測(cè)量剩余地最小厚度

透過(guò)涂層測(cè)量缺點(diǎn)：

涂層最薄為0.125mm

涂層表面應(yīng)當(dāng)比較光滑

需要使用2種特定探頭中地一個(gè)

最高表面溫度大約為50℃或125℉

沈陽(yáng)宇時(shí)先鋒檢測(cè)儀器有限公司從2005年開(kāi)始研發(fā)銷(xiāo)售超聲波測(cè)厚儀，目前已有多款多功能測(cè)厚儀，可穿透厚涂層測(cè)量基材厚度，可測(cè)量大厚度橡膠材料、玻璃纖維材料、碳纖維材料、塑料王，小管徑壁厚測(cè)量，高溫材料厚度測(cè)量，也可以測(cè)量高度腐蝕金屬材料，多層材料同時(shí)測(cè)厚，多通道在線測(cè)厚，根據(jù)用戶需求提供測(cè)厚解決方案，歡迎您前來(lái)咨詢：15734068833！
